前言：

辦公寫字樓根據不同建筑空間和公司的性質，照明系統的規格與設計也是多種多少樣。一個良好的辦公光環境，必須滿足使用者的眼睛生理需求和良好的心理感受。保持足夠的照度和亮度視覺，可以提高員工的工作效率，特別對于現在電腦辦公的時代，對于VDT作業對照明質量有著更高的要求。

一、?現代化多功能寫字樓的照明需求區域的劃分?

現代化多功能寫字樓照明區域分為寫字樓室內場地照明和寫字樓室外照明。?

寫字樓室內場地照明分為辦公區照明、功能區照明、輔助區照明。?

寫字樓室外照明分為停車場及停車場入口照明和建筑物泛光照明。

?

二、Melion智能照明控制系統的解決方法?????????

（一）、?寫字樓室內場地照明?

⑴、員工辦公區?

由于員工辦公面積大，可以將整個員工辦公區分成若干個獨立的照明區域，采用場景控制開關，根據需要開啟相應區域的照明。由于出入口多，故實現辦公區內多點控制，方便使用人員操作。在每個出入口都可以開啟和關閉整個辦公區的所有的燈，這樣可根據需要方便就近控制辦公區的燈。同時可以根據時間進行控制，比如平時在晚8點自動關燈，如有人加班，可切換為手動開關燈。

⑵、經理辦公室?

對于經理辦公室還提供調光控制，包括現場控制。現場控制包括場景控制、調光控制、遙控等方式。對于重要的經理辦公室使用遙控器和觸摸屏控制場景，整個燈光采用調光技術，做到整個房間的燈光漸明漸暗和場景燈光的淡入淡出。提高整個房間的檔次。?

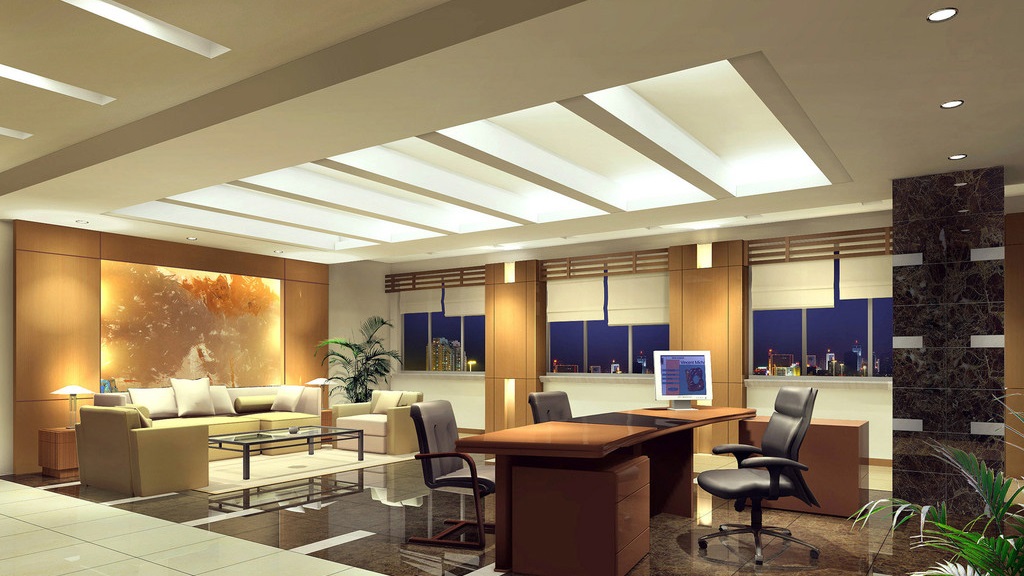

⑶、總經理辦公室?

總經理辦公室是總經理辦公與會客的主要區域，功能的多樣性必然需要多樣性的燈光來配合。因此總經理辦公室可采用多種可調光源，根據實際使用需要，通過系統預設照明回路的不同明暗搭配，產生各種燈光視覺效果，使總經理辦公室始終保持最符合使用需求的燈光環境（如辦公、會客、休閑等多種燈光場景），操作時只需按動某一個場景按鍵即可調用所需的燈光場景。

例如：總經理上班時，只需按一下門口的控制面板上的“辦公”按鍵，房間內的吊燈、裝飾畫前的射燈、辦公桌上方的嵌入式日光燈以及位于柱邊、墻邊的定向射燈能分別自動達到80%、50%、70%、以及20%的照度，營造一種安靜、明快，同時又不乏莊嚴的效果；總經理入座后，如有客人來訪，總經理只需拿起手邊的遙控器按一下“會客”按鍵，吊燈自動達到40%，射燈、正前方的冷光源日光燈、柱邊墻邊的定向射燈、位于房間中央的低壓射燈以及燈槽內的洗墻燈都分別達到60%、80%、50%、50%以及30%，襯托出房間的氣派和明亮，代表了友好和歡迎；午休時，只需按一下“休閑”場景按鍵，房間內的主照明全部變暗，燈槽內的槽燈調到合適的亮度，達到休息的目的?？偨?jīng)理離開時，按一下“OFF”按鍵，房間內的燈光能延時數秒鐘或數分鐘（根據預設值）后熄滅。

（二）、?功能區照明

⑴、會議室?

會議室是辦公樓的一個重要組成部分，是上級傳達指示、同事交流工作的地方。?

通過場景設置，將會議室場景設置為普通會議狀態、多媒體會議狀態、娛樂狀態、打掃狀態等多個場景。??

當會議開始時，主持人通過遙控器呼出開會模式，桌面上方燈光調亮，以保證300～400勒克司，而周圍背景燈光慢慢調低到原有水平的30～40%；當觀看多媒體介紹時，主持人呼出多媒體場景，桌面上方燈光調低，但還保持一定照度，以便聽眾可以做筆記。周圍環境燈光與投影屏幕前燈光慢慢熄滅。電動窗簾慢慢放下、電動屏幕自動打開，演講開始；娛樂時，用戶既可選用娛樂模式、也可根據需要在遙控器上通過滑桿調節室內燈光；打掃時，清潔人員可在墻上的場景開關中呼出該燈光狀態，此時只有部分燈被打開到70%，既保證清潔人員有足夠的工作照度、又節省了能源。?

會議室的燈光控制系統可與會議系統、消防應急系統等進行無縫接合，并可受大樓控制中心控制。

⑵、多功能廳?

多功能廳主席臺燈光以筒燈和投光燈為主；聽眾席照明以吊頂燈槽、筒燈和立柱壁燈為主。其中主席臺可增加舞臺燈光以滿足演出的需求，其控制由舞臺燈光、音響專業設備控制。

多功能廳可根據其使用功能不同設立多種模式，如：?

報告模式????應以突出發言人的形象為主，主席臺筒燈亮度在70%-100%之間，透光燈適當開啟，以不影響發言人感覺為原則；聽眾席以筒燈（亮度80%）為主，方便與會人員記錄，同時壁燈全部開啟。?

投影模式????主席臺只留講解人所在位置筒燈亮度在50%；聽眾席以筒燈由前排至后排逐漸增亮，壁燈全部開啟。投影模式時，可增加對投影儀的紅外控制。?

研討模式????所有燈光全部開啟，亮度90%-100%。?

入場模式????聽眾席燈槽、筒燈和立柱壁燈全部開啟亮度100%，主席臺筒

燈亮度50%。?

退場模式????聽眾席燈槽、筒燈和立柱壁燈全部開啟亮度100%。?

備場模式????主席臺筒燈與聽眾席筒燈亮度均在70%。?

以上所有模式場景變換，均設置淡入淡出，保持場景切換不影響會議進程和視覺效果。?

為方便工作人員平時進出該場所，在多功能廳外設智能墻控面板，當需要進入時只需點擊進入開關，室內自動打開部分燈光，滿足可視效果；當清場結束，關門后，只需點擊清場開關，即可關閉所有燈具。同時，在投影模式時可增加對投影儀、電動窗簾實現聯動控制。

（三）、輔助區照明?

⑴、大廳?

人員進出較多的時段（如上下班時段），打開大廳全部回路的燈光，方便人員進出，人員進出較少時段，打開部分回路的燈光，此區域照明控制集中在相關的管理室，由工作人員根據具體情況控制相應的照明。操作既可由現場就地控制，也可由中央監控計算機控制，還可設置時間控制。?

⑵、走廊?

采用自動照明控制，正常工作時間全開，非工作時間改為減光照明，節假日無人時可以只亮少量燈。?

各出入口處有手動控制開關，可根據需要手動控制就地?zé)艟叩拈_(kāi)關。?

⑶、樓梯間?

樓梯間采用定時控制和紅外移動控制等方式。在上下班期間全部開啟，在平時啟動紅外移動控制方式，人來開燈，人離開后延時關閉，以節約能源。?

⑷、洗手間?

洗手間均采用紅外移動控制，人來開燈，人走燈延時關閉。?

可根據需要變更控制方式，比如在觀眾很多時系統將其照明狀態改為常明，當人少時切換為自動感應控制。?

（四）、寫字樓室外照明?

⑴、停車場及停車場入口照明

在車庫入口管理處內安裝Melion靈變智能面板，用于車庫燈光照明的手動控制。平時在系統中央控制主機的作用下，車庫照明處于自動控制狀態。車庫照明根據使用情況分為幾個狀態：正常模式，空閑模式，高峰模式及其他時間。夜間有高峰時，車輛進出繁忙，車庫照明處于全開狀態。白天，由于有日光，可適當降低照度，節省能耗。正常模式只開車道燈，如需觀察車輛，可就地開啟局部照明，經延時后關閉。局部區域采用智能移動探測傳感器，當有人或車移動時開啟相應的局部照明，車停好后或人、車離開后燈延時關閉。當有車移動時可以通過主機顯示出來。方便保安和管理人員的管理。根據實際照明及車輛的使用情況，可將一天的照明分成幾個時段，比如上午、中午、下午、晚上、深夜五個時段，通過軟件的設置，在這些時段內，自動控制燈具開閉的數量，以達到控制區域不同的照度方式以供照明，這樣使燈光的照明得到了有效的利用，又大大地減少了電能的浪費，保護了燈具，延長了燈具的使用壽命。如有特殊需要，可在管理室用按鍵開關手動開啟或關閉照明。當符合了自動控制的要求時，系統會自動恢復到自動運行的狀態，無需手動復位。?

⑵、建筑物泛光照明?

整個建筑的景觀照明主要是定時控制，例如晚18點開啟整個景觀照明的燈具，22點關閉部分景觀照明的燈具，12點以后只留必要的照明。具體時間還可根據一年四季晝夜長短的變化和節假日自動進行調整。如有特殊情況可改為特殊照明控制狀態，配合需要進行化。??

?????????????????????????????????????????????

三、運用Melion智能照明控制系統的總體效益?

深圳美萊恩(Melion)是新加坡Electsol在大中華區的總部，專注于智能照明控制系統、酒店客房智能控制系統、智能家居控制系統三大核心業務。Electsol始創于1994年，是自動控制系統集成商和智能電氣控制設備制造商。Electsol的服務項目涵蓋水處理控制,照明控制,油氣控制,交通控制,工廠自動化，建筑自動化等十多個領域，積累了上千個項目經驗。客戶涵蓋中國、澳洲、東南亞、中東、香港等10余個國家和地區。據統計，通過調光、定時和感應技術的結合使用，該系統在保證照明效果的前提下可省電20～50%?？芍^省心、省力、省錢！相比同類產品，?Melion智能控制系統有著獨創的技術優勢：

??模塊采用鋁合金外殼，有效抵抗各種射頻及工頻幅射，強制散熱。系統工作更穩定，顯著延長使用壽命。

??多彩觸控面板采用電容式觸摸技術，可DIY隨心更換界面簽，可隨心定義各功能鍵。

??總線網絡交換機具有自修復功能，可以自動修復網絡故障，確保系統正常工作。

??獨創“傻瓜”維護技術，我司產品如出現故障，只需要更換故障模塊，按配置按鈕就可直接下載程序，無需人工編程。

（一）、實現照明控制智能化?

采用Melion智能照明控制系統后，可使照明系統運行在全自動狀態，系統將按預先設置切換若干基本工作狀態，通常為“白天”、“晚上”、“安全”、“清潔”、“周末”等，根據預設定的時間自動地在各種工作狀態之間轉換。例如，上班時間來臨時，系統自動將燈打開，而且光照度會自動調節到工作人員最合適的水平。在靠窗的房間，系統能智能地利用室外自然光，當天氣晴朗，室內燈會自動調暗；天氣陰暗，室內燈會自動調亮，以始終保持室內恒定的亮度（按預設定要求的亮度）。?

當每個工作日結束，系統將自動進入“晚上”工作狀態，自動地極其緩慢地調暗各區域的燈光，如有人加班，可切換為手動開關燈。?

系統還能使公共走道及樓梯間等公共區域的燈協調工作，當辦公區有員工加班時，樓梯間、走道等公共區域的燈就保持基本的亮度，只有當所有辦公區的人走完后，才將燈調到“安全”狀態或關掉。?

此外，還可用手動控制面板或遙控器等，隨意改變各區域的光照度。?對于高級辦公樓的大廳、會議室等場所，則可根據一天中的不同時間，不同用途精心地進行燈光的場景預設置，使用時只需調用預先設置好的最佳燈光場景，使人產生新穎的視覺效果。?

（二）、改善工作環境，提高工作效率?。

在大樓辦公室，配以可調光電子鎮流器的日光燈在智能照明控制系統控制下與傳統的日光燈照明系統相比具有顯著的優點。因?yàn)榕溆袀鹘y(tǒng)鎮流器的日光燈以100Hz的頻率閃動（電網頻率的2倍），這種頻閃使工作人員頭腦發脹，眼睛疲勞，降低了工作效率。而可調光電子鎮流器則工作在很高的頻率（40KHz—70KHz）,不僅克服了閃頻，而且消除了由于使用START而造成起輝時的亮度不穩定，給員工提供了比精良的房間裝飾和高檔辦公用具更為重要的有利健康的舒適環境，同時也提高了工作效率，而這一點卻能給業主帶來預想不到的巨大經濟回報。????????????????????????????????????????

（三）、照度的一致性?

一般照明設計師在對新的辦公用房照明設計時，照度均比要求照度高，通常是700LUX，而標準照度為400LUX。這是考慮到隨著時間的推移，燈的效率和房間墻面反射率不斷衰減的緣故。如果設計師在初期就按標準照度設計，那么，無須多長時間房間照度就會低于標準，而不符合辦公照度要求。正是由于這種新房間照度的偏高設計，不僅造成辦公用房使用期（或兩次裝修的間隔期）的照度不一致性，而且由于照度偏高造成不必要的能源浪費。?

采用Melion智能照明控制系統，由于可以智能調光，盡管照度還是偏高設計，但系統將會按照預先設置的標準亮度使辦公室在使用期內保持恒定的照度，而不受燈具效率降低和墻面反射系數衰減的影響。這是安裝智能照明控制系統又一個不易被人們察覺的好處。?

（四）、可觀的節能效果?

現代高級自用或租用型辦公大樓除了給員工提供舒適的環境外，節約能源和降低運行費用是業主們關心的又一重要問題。?

按國際標準，辦公室的最佳光照度為400LUX（不是越高越好），智能照明控制系統能利用智能傳感器感應室外光線，自動調節光照度，即室外自然光強，室內燈光變?nèi)?；室外自然光弱，室?nèi)燈光變強，以保持辦公室恒定的標準照度，既創造了最佳的工作環境，又達到節能的效果。?
